Двутавры стальные горячекатаные - виды и варианты исполнения

Двутавр стальной горячекатаный чаще именуемый Балка изготавливается на крупных сортовых станах методом горячей прокатки стальной горячекатаной заготовки. Балки предназначены преимущественно для сооружения перекрытий различной площади производственных и торговых помещений, многоэтажных гаражей и прочих крупных сооружений и строительных конструкций. Специальная форма Балки обеспечивает максимально высокую прочность при низком весе, что является определяющим параметром снижения стоимости строительной конструкции.

Балки с параллельными гранями полок, произведенные в соответствии с СТО АСЧМ 20-93 (ГОСТ 26020-83) в настоящее время являются наиболее востребованными по причине большей экономичности этих профилей в сравнении с двутаврами с уклоном внутренних граней, произведенных в соответствии с ГОСТ 8239-89.

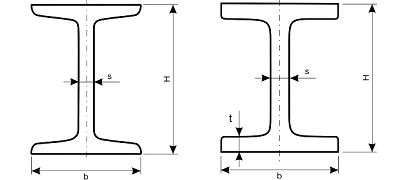

Балки стальные горячекатаные

H - высота профиля
b - ширина полки
s - толщина стенки
t - толщина полки

С уклоном внутренних граней

С параллельными гранями

Доступные размеры балок (двутавров)

№ балки ГОСТ 8639-89 ГОСТ 19425-74 ГОСТ 26020-83 СТО АСЧМ 20-93
С М Б Ш К Б Ш К
10 + 1 1
12 + 1,2 1,2
14 + + 1,2 1,2
16 + 1,2 1,2
18 + + 1,2 1,2
20 + + 1 1 1,2 1 1 1,2
22 + +
23 1 1 1,2
24 + +
25 1,2 1 1,2,3
26 1,2 1,2 1,2,3
27 + +
30 + + 1,2 1,2,3 1,2,3 1,2 1,2 1,2,3,4
33 +
35 1,2 1,2,3 1,2,3 1,2 1,2 1,2
36 + + +
40 + 1,2 1,2,3 1,2,3,4 1,2 1,2 1,2,3,4
45 + + 1,2 1,2 1
50 + 1,2 1,2,3,4 1,2,3 1,2,3,4
55 + 1,2 1,2
60 + 1,2 1,2,3,4 1,2 1,2,3,4
70 1,2 1,2,3,4 1,2 1,2,3,4
80 1,2 1,2
90 1,2 1,2
100 1,2,3,4 1,2,3,4

Требования по точности изготовления балок, произведенных по различным ГОСТ, отличаются незначительно. Скорее всего, это объясняется тем фактом, что все стандарты разработаны и введены в течение 10 лет.

Основные отличия двутавров заключаются в уклоне внутренних граней полок и различных размерах. Кроме того, в ГОСТ 26020 и СТО АЧСМ 20 предусмотрено несколько вариантов исполнения одного профиля, что значительно расширяет возможности проектировщиков при расчете несущих конструкций. Так же к отличиям можно отнести разные взгляды на ширину полки некоторых профилей и толщину стойки (перемычки между полками).

Применение

Балки с уклоном внутренних граней полок - преимущественно используются малых и средних размеров, в случаях, когда требуется высокая прочность при малых габаритах.

Балки с параллельными гранями полок (обычные) - такие балки считаются "облегченными" в зависимости от типа их исполнения и применяются во всех остальных случаях.

Широкополочные балки - применяют при многоэтажном строительстве для перекрытий, в колонных и мостовых конструкциях (для сооружения пролетов между опорами).

Колонные балки - преимущественно применяются для сооружения колонн и опор в гражданском и промышленном строительстве, но могут быть использованы и в других конструкциях.

Специальные балки 14С, 20С, 22С, 27С, 36С - предназначены для армирования шахтных стволов.

Монорельсовые балки 24М, 36М, 45М - предназначены для сооружения подвесных путей.

Марки стали

В строительстве используются Балки из следующих видов стали:

Углеродистые - Ст3сп/пс
Низколегированные - 09Г2С

Двутавры из углеродистых марок преимущественно используют для организаций внутренних перекрытий (защищенных от погодных явлений). Двутавры из низколегированных марок, в частности 09Г2С, чаще используются для сооружения наружных конструкций, а так же конструкций с повышенными требованиями к прочности, например для сооружения сильно нагружаемых конструкций.

Упаковка, маркировка, транспортировка, хранение

Большинство балок не упаковывают в связки (пачки) по причине большого веса каждого изделия. Маркировка балок производится краской на торцах изделий различными цветами или комбинацией из двух цветов, что позволяет визуально отличать балки из различных марок стали.

Транспортировка двутавров производится в открытых транспортных средствах, "навалом", обычно без применения дополнительных средств упаковки и крепления груза.

Балку хранят на открытых площадках, с твердой поверхностью, приспособленных для хранения металлопроката.
